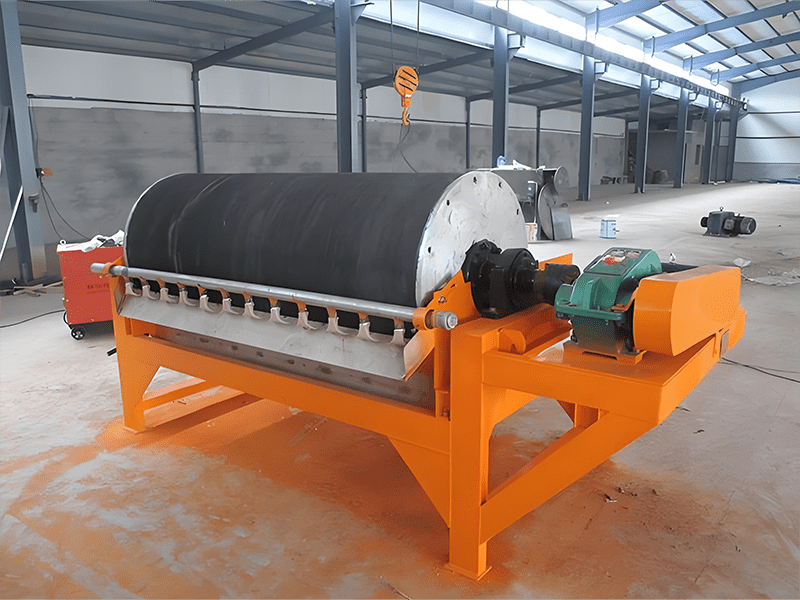

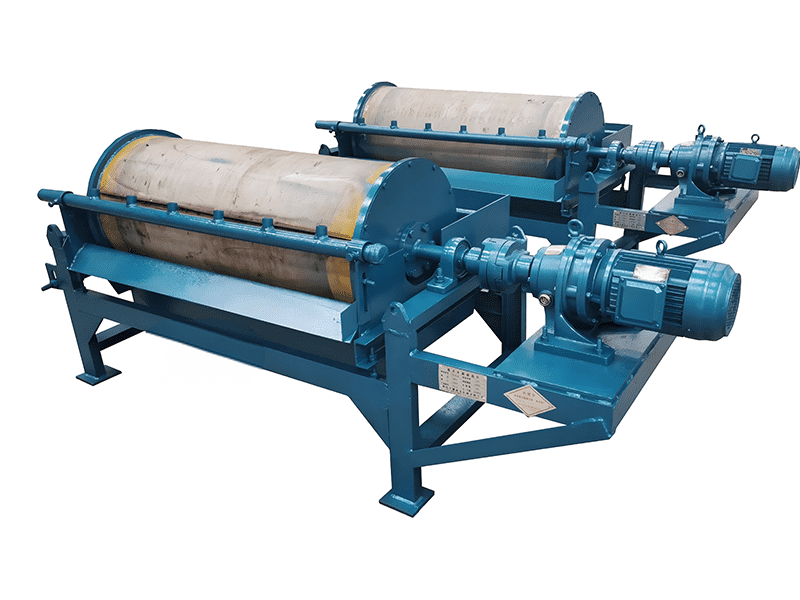

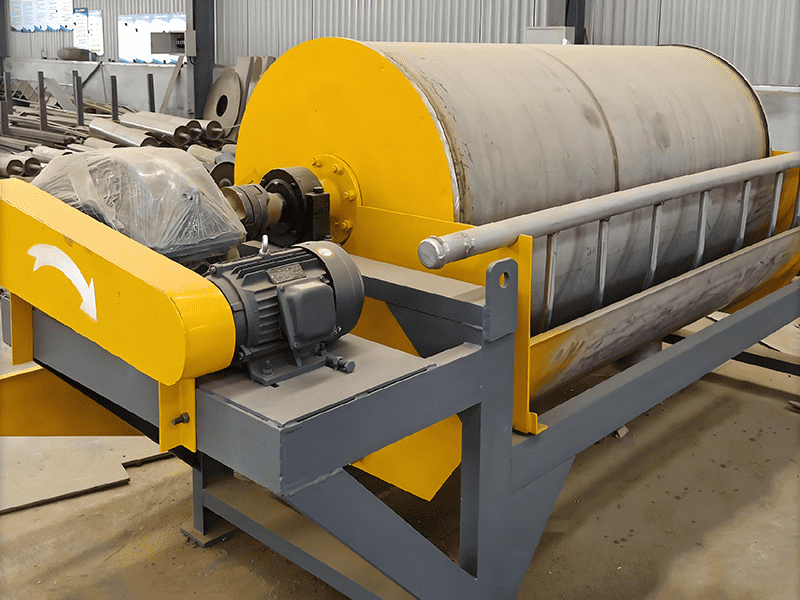

永磁筒式磁選機

Permanent Magnet Drum Magnetic Separator

磁選機設計簡潔，適用于低品位礦石預選，提升入磨礦石品質，減少選礦成本。該設備亦用于非磁性物料的除鐵。工作原理為礦漿經給礦箱流入槽體，在給礦噴水管作用下礦粒松散。磁性礦粒在磁場中聚集形成“磁團”或“磁鏈”，受磁力吸附于圓筒。磁極極性沿圓筒旋轉方向交替排列，工作時不移動，產生磁攪拌，使夾雜的非磁性礦物脫落。精礦隨圓筒移動至邊緣，在卸礦水管沖洗下收集。非磁性或弱磁性礦物隨礦漿排出，形成尾礦。

生產能力：42-158（t/h）
給礦粒度：0-10（mm）
適用物料：鐵礦石、鎢礦、錳礦、銅礦、鈦鐵礦、磁性礦物和礦石。
應用領域：礦山和礦石加工、冶金和金屬加工等。

在線咨詢

立即留言

13816711123

產品特點

高效磁選

采用強大的永磁系統，能夠有效地分離和提取磁性物質，如鐵礦石中的鐵礦。

穩定性和可靠性

永磁筒式磁選機設計簡單、結構穩定，運行穩定可靠，適用于長期連續工作。

操作簡便

操作簡單，維護成本低，易于調整和控制，適應不同的物料處理需求。

環保和節能

使用永久磁鐵，無需外部電源供給，節能環保，符合現代環保要求。

工作原理

物料給入：待分離的物料通過進料裝置均勻地送入磁選機的筒體。
磁場分離：筒體內裝有高強度永磁體，形成一個強大的磁場。當物料通過磁場區域時，磁性物質受到磁場的吸引，緊貼在筒體表面，而非磁性物質則不受影響，繼續向前移動。
滾筒旋轉：隨著筒體的旋轉，附著在筒體表面的磁性物質被帶到磁場較弱的位置。
卸料和排出：當磁性物質隨筒體轉動到磁場較弱的位置時，磁力減弱，磁性物質從筒體表面脫落，落入磁性物質排出口。非磁性物質則通過非磁性物質排出口排出，從而實現磁性物質和非磁性物質的分離。

77%節約成本

99%效率提升

100%服務響應式

技術參數

型號參數	CTBy1018	CTBy1024	CTBy1030	CTBY1218	CTBY1224	CTBY1230
筒體直徑	1000	1000	1000	1200	1200	1200
筒體長度	1800	2400	3000	1800	2400	3000
筒表磁場(mT)	350-550	350-550	350-550	350-550	350-550	350-550
筒體轉速(r/min)	23	23	23	20	20	20
干礦處理量(t/h)	42-65	53-86	82-124	58?97	71-120	103-158
給礦粒度	0~10	0~10	0~10	0~10	0~10	0~10
礦漿濃度(%)	20-50	20-50	20-50	20-50	20-50	20-50
電機功率(KW)	5.5	7.5	7.5	7.5	11	11
總重量	5.2	6.4	7.1	6.7	7.2	8.9
設備尺寸	316022501750	379022501750	446022501750	338024602000	419024602000	477024602000
